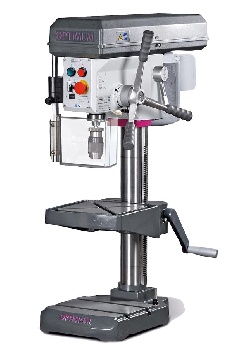

Tischbohrmaschine B 24 H 400V Set

Fabrikat Optimum

Beschreibung

- Robuste Tisch- und Säulenbohrmaschine mit Keilriemenantrieb

- Laufruhiger und leistungsstarker Industrie-Elektromotor

- Separater Not-Halt-Schlagschalter

- Stabile Gußsäule

- Bohrtiefenanschlag

- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und

umlaufende Kühlwasserrinne

- Bohrtisch 360° drehbar

- Keilriemenabdeckung mit Sicherheitsschalter

- Keilriemen-Schnellspanneinrichtung

- Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem

Stück gegossen (B 16H / B 24H mit Softgrip- Griffen)

- Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark

verrippt

- Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche

für besonders hohe Werkstücke verwendbar

- Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole

gemessen

- Bohrspindel mit Präzisionskugellagern

- Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang

- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

Riemenantrieb

- Hohe Laufruhe dank geschliffenem Vielzahn- Mitnehmer

- Beste Kraftübertragung durch Aluminium- Riemenscheiben in Verbindung

mit gezahntem GATES Qualitätskeilriemen

Maschinenleuchte

Technische Daten:

Motorleistung 850 W 400 V ~ 50 Hz

Bohrleistung Stahl (S235JR) 24 mm

Dauerbohrleistung Stahl

(S235JR) 20 mm

Ausladung 165 mm

Pinolenhub 85 mm

Spindelaufnahme MK 2

Spindeldrehzahl 350 - 4000 min-1

Stufenanzahl 7 Stufen

Bohrtischgroesse (LxB) 280 x 300 mm

T-Nutengrösse 14 mm

Maschinenfuß-T-Nuten Anzahl 2

Maschinenfuß-T-Nuten Abstand 120 mm

Abstand Spindel-Tisch 515 mm

Arbeitsfläche Fuss (LxB) 280 x 260 mm

Abstand Spindel-Fuss 681 mm

Säulendurchmesser 80 mm

Abmessungen (LxBxH) 665 x 434 x 998 mm

Gesamtgewicht 92 kg

Lieferumfang:

- Schnellspannbohrfutter (1 - 16 mm)

- Morsekonus MK2 / B16

- T-Nutensteine

- Betriebsanleitung

- Aktions-Set inklusive BMS 100 Maschinenschraubstock
