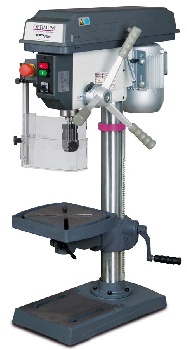

Tischbohrmaschine B 23 PRO 400V

Fabrikat Optimum

Beschreibung

- Tischbohrmaschine mit Keilriemenantrieb

- Bedienungsfreundlicher Sicherheitsschalter nach IP 54 mit

Unterspannungsauslöser und separaten Not-Halt-Schlagschalter

- 400 Volt Modell mit Rechts/Linkslauf

- Bohrtiefenanschlag

- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten

- Höhenverstellung des Bohrtisches über Zahnstange

- Bohrtisch ± 45° neigbar und 360° drehbar

- Keilriemenabdeckung mit Sicherheitsschalter

- Aluminium Druckguss-Pinolenhebel aus einem Stück mit Softgrip- Griffen

- Industriemotor

- Präzisions-Spindelbohrung

- Maschinenbedienung inklusive Sicherheitselektrik in 24 V Gleichspannung

- Garantierte Rundlaufgenauigkeit </= 0,02 mm in der Bohrpinole gemessen

- Bohrspindel mit Präzisionskugellagern

- Hochwertiges Schnellspannbohrfutter

- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

- Schwere Ausführung der gesamten Maschine

Riemenantrieb

- Hohe Laufruhe dank geschliffenem Vielzahn Mitnehmer

- Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit

gezahntem GATES Qualitätskeilriemen

Technische Daten

Elektrischer Anschluss 400 V / 3 Ph ~50 Hz

Motorleistung 750 W

Bohrleistung Stahl (S235JR) 25 mm

Dauerbohrleistung Stahl (S235JR) 20 mm

Ausladung 180 mm

Pinolenhub 80 mm

Spindelaufnahme MK 2

Spindeldrehzahl 200 - 2.440 min-1

Stufenanzahl 12 Stufen

Bohrtischgröße (LxB) 280 x 245 mm

T-Nutengrösse 12 mm, diagonal

Bohrtisch neigbar +/- 45 Grad

Bohrtisch drehbar 360 Grad

Abstand Spindel-Tisch max. 425 mm

Abstand Spindel-Fuß max. 618 mm

Arbeitsfläche Maschinenfuß 240 x 250 mm

Maschinenfuß T-Nutengröße 16 mm

Maschinenfuß T-Nuten Anzahl 2

Maschinenfuß T-Nuten Abstand 170 mm

Säulendurchmesser 73 mm

Abmessungen (L x B x H) 615 x 330 x 1.015 mm

Gesamtgewicht 63,5 kg

Lieferumfang:

- Morsekonus MK 2 - B 16

- Schnellspannbohrfutter 1 - 16 mm

- T-Nutensteine

- Betriebsanleitung
